Выбор автомобильной пружины сжатия

Как работают пружины сжатия в системах автомобиля

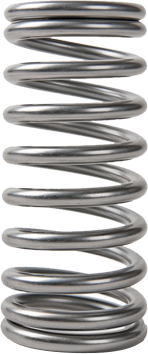

Автомобильные пружины сжатия накапливают механическую энергию при сжатии и выделяют ее при снятии нагрузки. Они наиболее заметны в системах подвески (винтовые пружины вокруг амортизаторов), но также появляются в клапанных механизмах (внутри двигателей для закрытия клапанов), узлах сцепления, тормозных системах (возвратные пружины) и механизмах седел.

Поведение пружины соответствует закону Гука: сила, необходимая для сжатия пружины, увеличивается линейно с расстоянием сжатия, вплоть до предела упругости пружины. Для типичной автомобильной винтовой пружины постоянная пружины (жесткость) находится в диапазоне от 20 до 200 Н/мм, а это означает, что для сжатия на 100 мм требуется усилие от 2000 до 20 000 Н. Пружина должна вернуться к своей первоначальной длине после каждого цикла сжатия; в течение миллионов циклов постепенное оседание (так называемое «провисание пружины») уменьшает свободную длину на 2–5 процентов, что снижает дорожный просвет автомобиля на соответствующую величину.

Распространенные пружинные материалы и их ограничения

Подавляющее большинство автомобильных пружин сжатия изготовлено из закаленной в масле проволоки из углеродистой стали, в частности SAE 9254 (кремний-хромовая сталь) или SAE 9260 (кремний-марганцевая сталь). SAE 9254 содержит 0,51–0,59 процента углерода, 1,20–1,60 процента кремния, 0,60–0,80 процента хрома и 0,60–0,80 процента марганца. Ее предел прочности колеблется от 1600 до 1900 МПа для диаметров проволоки 10-16 мм (характерен для пружин подвески). SAE 9260 содержит 0,56–0,64 процента углерода, 1,80–2,20 процента кремния и 0,75–1,00 процента марганца; он имеет несколько меньшую прочность на разрыв (1500-1800 МПа), но лучшую ударопрочность. Оба материала после формовки подвергаются дробеструйной обработке — процессу, при котором небольшие стальные шарики (диаметром 0,5–1,0 мм) подвергаются пескоструйной обработке поверхности пружины для создания остаточных сжимающих напряжений. Дробеструйная обработка увеличивает усталостную долговечность со 100 000 циклов до более чем 500 000 циклов за счет задержки возникновения трещин на поверхности. Пружины из нержавеющей стали (тип 302 или 316) используются только в агрессивных средах (например, возвратные пружины тормозного суппорта), где углеродистая сталь может ржаветь; они имеют меньшую прочность на разрыв (1200-1400 МПа) и стоят в 3-5 раз дороже.

Механические ограничения и виды отказов

Пружины сжатия выходят из строя по двум основным причинам: усталостный перелом (растрескивание после многих циклов) или провисание (необратимое уменьшение длины). Усталостные разрушения обычно возникают в месте дефекта поверхности — царапины, включения или коррозионной язвы, — где концентрация напряжений превышает предел выносливости материала. Предел выносливости дробеструйной стали SAE 9254 при 10⁷ циклах составляет примерно 600–700 МПа, что составляет около 40 процентов от предельной прочности на разрыв. Пружина, работающая сверх этого уровня напряжения, в конечном итоге треснет. Провисание происходит, когда пружина подвергается напряжению, превышающему предел упругости (предел текучести смещения 0,3–0,4 процента), вызывая пластическую деформацию проволоки. Провисшая на 5 мм пружина при разгрузке не вернется к исходной длине; это снижает предварительную нагрузку на подвеску или систему клапанов. Провисание чаще встречается в пружинах, которые были перегружены (например, автомобиль, вес которого превышает допустимую полную массу автомобиля) или подверглись воздействию высоких температур (более 120°C для углеродистой стали, что ускоряет релаксацию напряжений). Для пружин клапанов двигателя рабочие температуры 100–150°C значительно снижают сопротивление провисанию; в высокопроизводительных двигателях используется хромокремниевая сталь (SAE 9254V, с ванадием), которая сохраняет 90 процентов своей первоначальной прочности при 200°C.

Критерии выбора автомобильных пружин сжатия

Требования к подвеске автомобиля и дорожному просвету

Свободная длина пружины и высота установки определяют дорожный просвет автомобиля. Установленная высота — это длина пружины при сжатии под весом автомобиля (так называемая «снаряженная нагрузка»). Разница между свободной длиной и установленной высотой представляет собой «сжатие предварительной нагрузки». Для типичного легкового автомобиля преднатяг сжатия составляет 30-60 мм, то есть пружина со свободной длиной 350 мм сжимается до 290-320 мм, когда автомобиль стоит на колесах. Чтобы добиться определенного дорожного просвета, измерьте свободную длину существующей пружины и установленную высоту, затем выберите запасную пружину с соответствующими размерами в пределах ±5 мм. Изменение свободной длины на 10 мм приводит к изменению дорожного просвета примерно на 10 мм (соотношение 1:1 для большинства конструкций подвески, поскольку передаточное число пружины близко к 1,0 для подвесок со стойками). Для автомобилей с передаточным числом 0,6-0,8 (обычно для двухрычажной подвески) изменение свободной длины пружины на 10 мм приводит к изменению дорожного просвета всего на 6-8 мм. Обратитесь к заводскому руководству по техническому обслуживанию автомобиля, чтобы узнать правильное передаточное отношение.

Жесткость пружины (жесткость) напрямую влияет на качество езды и крен кузова. Более высокая жесткость пружины уменьшает крены кузова при прохождении поворотов, но делает езду более устойчивой (передавая больше неровностей дороги в кабину). Для типичного семейного седана жесткость пружин составляет 30–50 Н/мм спереди и 40–60 Н/мм сзади. Для автомобиля спортивной ориентации показатели увеличиваются до 60-100 Н/мм. Чтобы рассчитать необходимую жесткость пружины для данного веса автомобиля и желаемой частоты подвески, используйте формулу: жесткость (Н/мм) = (подрессоренная масса на поворот в кг × (2π × частота в Гц)²) / (коэффициент движения² × 1000). Типичная частота подвески легковых автомобилей составляет 1,0-1,3 Гц; для спортивных автомобилей 1,5-2,2 Гц. Увеличение жесткости пружины на 20 процентов увеличивает частоту подвески примерно на 10 процентов (поскольку частота пропорциональна квадратному корню из жесткости пружины). Заменять только одну пружину (например, только левую переднюю) без подгонки другой стороны не рекомендуется; разница в жёсткости пружин более 10 процентов между левой и правой сторонами приводит к наклону автомобиля в одну сторону под нагрузкой и может повлиять на рулевое управление.
