Являются ли пружины с нестандартными углами поворота более точными?

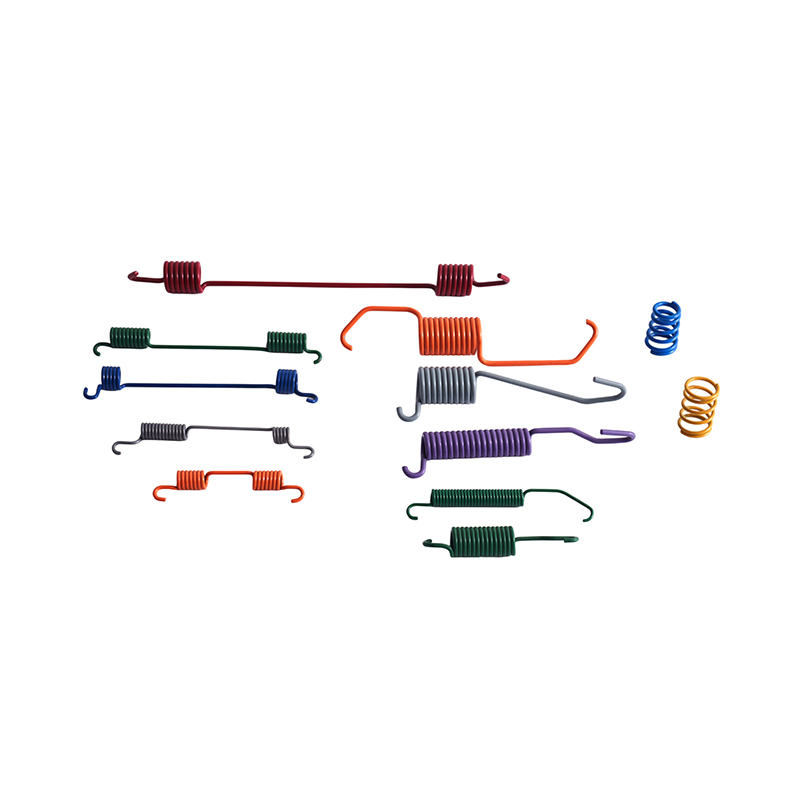

Системы прецизионного перемещения все чаще полагаются на торсионные компоненты с продуманной геометрией предварительного натяга. Среди них, Торсионная пружина с нестандартными углами закручивания конструкции часто рекламируются как способ улучшить точность позиционирования, повторяемость и постоянство крутящего момента. Настоящий инженерный ответ более тонкий: точность повышается только тогда, когда контроль геометрии, поведение материала и производственные допуски строго контролируются вместе.

Торсионная пружина ведет себя как система крутящий момент-угол, где выходной сигнал подчиняется почти линейному соотношению в диапазоне упругости, однако практическое поведение отклоняется из-за остаточного напряжения, изменения витка и эффектов геометрии рычага. Эти отклонения становятся более заметными по мере того, как углы поворота становятся более индивидуальными и специфичными для конкретного применения.

Контроль геометрии при проектировании индивидуального угла поворота

Угловая эталонная изменчивость

Пружина с нестандартным углом поворота определяется положением ее свободной ноги перед нагрузкой. Этот «начальный системный угол» не является чисто теоретическим; на него влияют метод формования, набор катушек и ограничения по креплению во время производства.

Исследования торсионных систем показывают, что исходное поведение угла часто отклоняется от предположений САПР, поскольку реальные сборки вводят ограничения наклона и трения в центре катушки и на границе монтажного стержня.

Влияние допуска на свободный угол

Свободное изменение угла напрямую влияет на точность позиционирования. Промышленное производство обычно обеспечивает:

• Стандартный допуск: от ±3° до ±5°.
• Высокоточное управление: ±2° (в зависимости от процесса)

Даже небольшие отклонения свободного угла могут сместить всю кривую крутящего момента без изменения жесткости пружины.

Чувствительность к геометрии руки

Более длинные опоры усиливают угловую ошибку в точке нагрузки. Отклонение катушки на 1° может привести к смещению положения на конце длинного рычага на несколько миллиметров, поэтому робототехника и механизмы защелки особенно чувствительны к точности угла поворота.

Почему нестандартный угол поворота не гарантирует более высокую точность

Производственные вариации по-прежнему доминируют

Даже при нестандартной геометрии допуск на диаметр проволоки остается доминирующим фактором. Изменение толщины проволоки всего на 0,01–0,02 мм может заметно изменить жесткость на кручение и стабильность выходного крутящего момента.

Упругое поведение материала

После формирования упругое восстановление вызывает угловой сдвиг. Этот эффект «пружинного возврата» означает, что конечный свободный угол никогда не будет идентичен углу инструмента, если он не будет компенсирован во время намотки на станке с ЧПУ.

Перераспределение остаточного напряжения

Термическая обработка стабилизирует геометрию, но не может устранить все различия внутренних напряжений. Эти остаточные напряжения вызывают небольшие нелинейности в областях малого угла отклонения.

Сравнение производительности уровней управления углом поворота

Инженерные факторы, повышающие точность угла

Компенсация обмотки с ЧПУ

Современные системы формования намеренно чрезмерно вращаются во время производства, чтобы компенсировать упругое восстановление. Этот этап компенсации необходим для достижения стабильных углов скручивания при крупносерийном производстве.

Стабилизация термообработкой

Снятие напряжений при контролируемых температурах уменьшает внутренние градиенты деформации:

• Типичный диапазон: 175–230°C.
• Продолжительность: 20–40 минут
• Цель: стабилизировать свободный угол и уменьшить длительный дрейф.

Эффекты дробеструйной обработки

Поверхностное сжимающее напряжение увеличивает усталостную долговечность и уменьшает микроскольжение в зонах сильного прогиба. Это косвенно улучшает угловую повторяемость в течение длинных циклов.

Распространенные источники отклонений в реальных приложениях

Несоосность монтажа

Даже идеально изготовленные пружины теряют угловую точность при установке с эксцентричными или наклонными точками крепления. Это часто встречается в компактных шарнирных узлах.

Фрикционный контакт на корпусе катушки

Контакт между катушками или направляющими стержнями приводит к гистерезису, вызывающему задержку угла возврата между прямым и обратным вращением.

Несогласованность пути загрузки

Торсионные пружины не ведут себя исключительно как вращающиеся элементы; они действуют за счет изгибающего напряжения в проволоке. Любое изменение точки приложения нагрузки изменяет эффективную кривую крутящего момента.

Сценарии применения, где важен индивидуальный угол поворота

Прецизионные запирающие механизмы

Дверные защелки, поворотные фиксаторы и системы индексации выигрывают от предсказуемых угловых положений сброса.

Автомобильные исполнительные системы

Заслонки HVAC и системы возврата дроссельной заслонки требуют согласованных угловых порогов для обеспечения надежности срабатывания.

Компактные робототехнические соединения

Небольшие системы с сервоприводом зависят от повторяемой угловой предварительной нагрузки для поддержания стабильности калибровки в течение длительных рабочих циклов.

Инженерная интерпретация

Торсионные пружины с особым углом закручивания по своей сути не повышают точность; они повысить управляемость геометрии , что приводит к повышению производительности только тогда, когда последующие факторы контролируются одинаково.

Ключевое понимание:

• Настройка геометрии расширяет свободу проектирования
• Производственный допуск определяет реальную точность
• Условия сборки часто доминируют над конечными характеристиками.

Более точная система возникает не только за счет настройки угла поворота, но и за счет согласования замысла проектирования, поведения материала и последовательности производства в единой контролируемой технологической цепочке.
